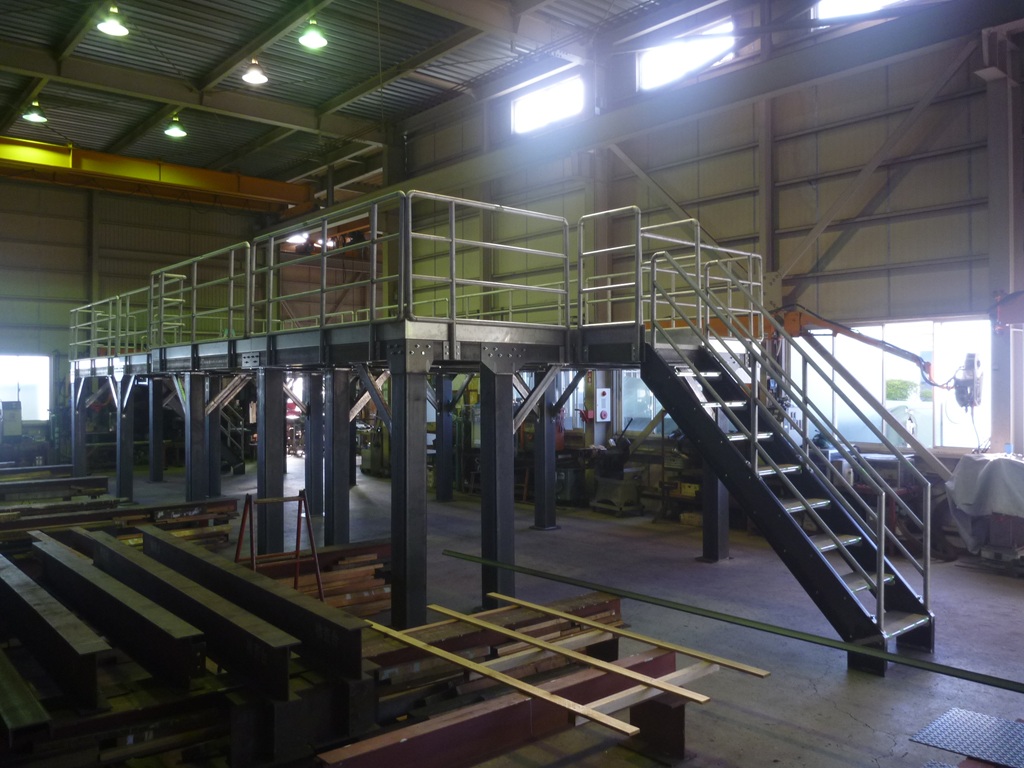

M様向け 製造ライン架台：工場内仮組み時
主要部材（柱：□-200×200×6.0,梁：［-150×75×9×12.5）
床・段板：ステンレスグレーチング、ポルカプレート
手摺り材・トゥープレート等：ステンレス
|
 |
A様 製造ライン点検ステージ：受入れ検査時
床：溶融亜鉛メッキグレーチング、手摺り材等：ステンレス
|
 |
A様 プラント用ステージ（プラント用重量鉄骨デッキ）二次組立て
主要部材（柱：□-150×150×4.5,梁：［-150×75×9×12.5）
デッキ上部：鋼板3.2mm、脚：8本（ベース未取り付け）、
手摺り材：ガス管25A（格子材20A）、階段部未取付け、全体塗装前
|
 |
A様 プラントタンク用作業ステージ（既設デッキと取合い）
階段：2箇所（途中より各所分岐）
主部材：［-150×75×9×6.5,H-100×100×6×8,φ165.2×5、他
デッキ上部：NASポルカプレート3.0mm：皿ビスタップ固定、
手摺り材：SUS-25A,SUS-20A（格子）、全体仮組み時，焼取り＋塗装前
|
 |
M様向け プラント各種機械積載架台（受入検査時）
階段：1箇所、手摺り：階段両サイド及びデッキ全周囲
主部材：□-150×150×9.0,［-150×75×12.5,H-125×125×6.5×9,他
ステージ上部・階段段板：別作メッキグレーチング敷込み
手摺り材：SUS-32A(笠木・柱),SUS-25A（格子）
鋼材ショットブラスト施工,SUS溶接部焼取り＋本体焼付け塗装前
|
 |
N様向け 変電設備積載架台（重量鉄骨架台製作・現場取付け）
柱：4本,溶融亜鉛メッキJアンカーにて固定、タラップ：1箇所、
主要部材（柱：H-150×150×7×10）
梁：H-200×200×8×12［-200×80×7.5
L-6×50×50（グレーチング設置用根太）、
床：溶融亜鉛メッキグレーチング32mm（特注品）、
デッキ全体溶融亜鉛メッキ＋プライマー処理＋仕上塗装済
|
 |
M様向け 計量器積載架台（鉄骨架台製作・現場取付け請負）
主部材（柱：□-150×150×9,［-150×75×9×6.5,L-6×65×65）
頬杖材：L-6×50×50（アイアンリングホーマー）
床：アルミ縞板（チェッカープレート） t=4.0mm
デッキ全体仮組み時＋プライマー処理＋焼付け塗装前
|
 |
A様 プラント用デッキ（スケール積載架台）：二次組立て
主要部材（柱：□-150×150×4.5,梁：［-150×75×9×6.5）
デッキ上部：アルミ縞鋼板4.5mm、脚：7本（ベース一部未取り付け）、
手摺り材：SUS25A（#400）、全体塗装前
|
 |
N様向け 蓄電池積載架台（キュービクルデッキ）：二次組立て
主要部材（柱：H-150×150×7×10,梁：［-150×75×9×6.5）
タラップ：2箇所、手摺り材：SGP32A,25A、溶融亜鉛メッキ前
|
 |
某アパレル店様向け 展示場中二階製作工事
主要部材（柱：□-150×150×6,梁：H-300×150×6.5×9、他）
階段：1箇所、手摺り材：□-40×25×1.6
仕上げ塗装，格子パネル，根太上床板取付け，建屋内改装前
|
 |
N様 キュービクル積載架台（ダイヤフラム方式：剛接合）
溶融亜鉛めっき仕上げ、タラップ：1箇所
床：溶融亜鉛メッキエキスパンドメタル（特注品）、
デッキ全体溶融亜鉛メッキ＋プライマー処理＋仕上塗装済
|
 |
C様 変電設備積載架台（鉄骨架台）：現場据付け
主要部材（柱：□-150×150×9.0,H-150×150×7×10
梁：［-200×90×8,H-200×200×8×12、L-9×90×90）
架台上部：特注グレーチングt=32mm、脚：各4本、
タラップ：32A、25A、手摺り：25A他、全溶融亜鉛メッキ
|
 |
I様 変電設備積載架台（重量鉄骨：溶融亜鉛メッキ施工）
上写真：架台全景，左下写真：架台内面，右下写真：架台側面
部材（梁：H-400×200×8×13,H-200×100×5.5×8、L-6×65×65、他）
手摺り：ガス管25A他、床材：エキスパンドメタル（溶融亜鉛メッキ材）
階段、入口（開口部）2箇所
|
 |
A様 製造ライン機械架台（焼付け塗装）
上写真：架台全景，左右下写真：機械取付け位置M24タップ、他
□-150×150×9、PL-9mm、重量用アジャスターボルトM20、他
|
 |
Y様 製造機械用架台二次組立て（階段部分オールステンレス仕様）
柱：2箇所、既存RC建物に連結方式
上写真：架台全景、左下写真：架台側面、右下写真：一次組立て
主要部材：H-350×175、H-300×150、H-200×100、L-6×65、□-200×200
階段：1箇所、デッキ上部：アルミ縞板3.2mm
|
 |
M様向け 原料タンク設備点検用自立式メッキ通路
主要部材：H-150×150×7×10,H-200×100×5.5×8,L-6×65×65
手摺り：ガス管32A,25A他、床材：特注グレーチング、
階段：[-250×50×4.5,その他FB,PL類）、全体溶融亜鉛メッキ前
|
 |
T様 キュービクル積載デッキ写真
柱：4本,溶融亜鉛メッキ仕様,Jアンカーにて固定、タラップ：1箇所、
柱：H-150×150×7×10、梁：H-200×200×8×12［-200×80×7.5
ブレース：M22,M20、グレーチング受け：L-6×50×50
手摺り（ジョイント）：SGP32A,SGP25A,25A用ロングエルボ
|
 |
A様 作業用増設デッキ写真
仕上げ塗装前、SUS手摺り焼取り前、仮組立て状況
柱：□-75×75×4.5、梁：L-6×65×65、ササラ：軽溝-100×50×4.5
手摺り：SUS溶接管25A,20A、床板等：アルミ縞鋼板 t=4.5mm
|
 |
K様 ボイラー点検デッキ写真
仕上げ塗装前、オールアンカーにて固定、階段：1箇所、
柱：□-100×100×6、梁：H-200×100×5.5×8、L-6×50×50
手摺り：SGP25A,20A,溶接ロングエルボ、床板・段板：縞鋼板 t=4.5mm
|
 |
A様 製造ライン作業事務所メッキ鉄骨架台：2次組立て
主要部材（柱：□-150×150×6.0,梁：［-150×75×9×6.5）等
デッキ上部：鋼板6.0mm、脚：4本、RC柱固定金物：2個、
手摺り材：SUS25A,20A（HOT材）、全体溶融亜鉛メッキ施工前
|
