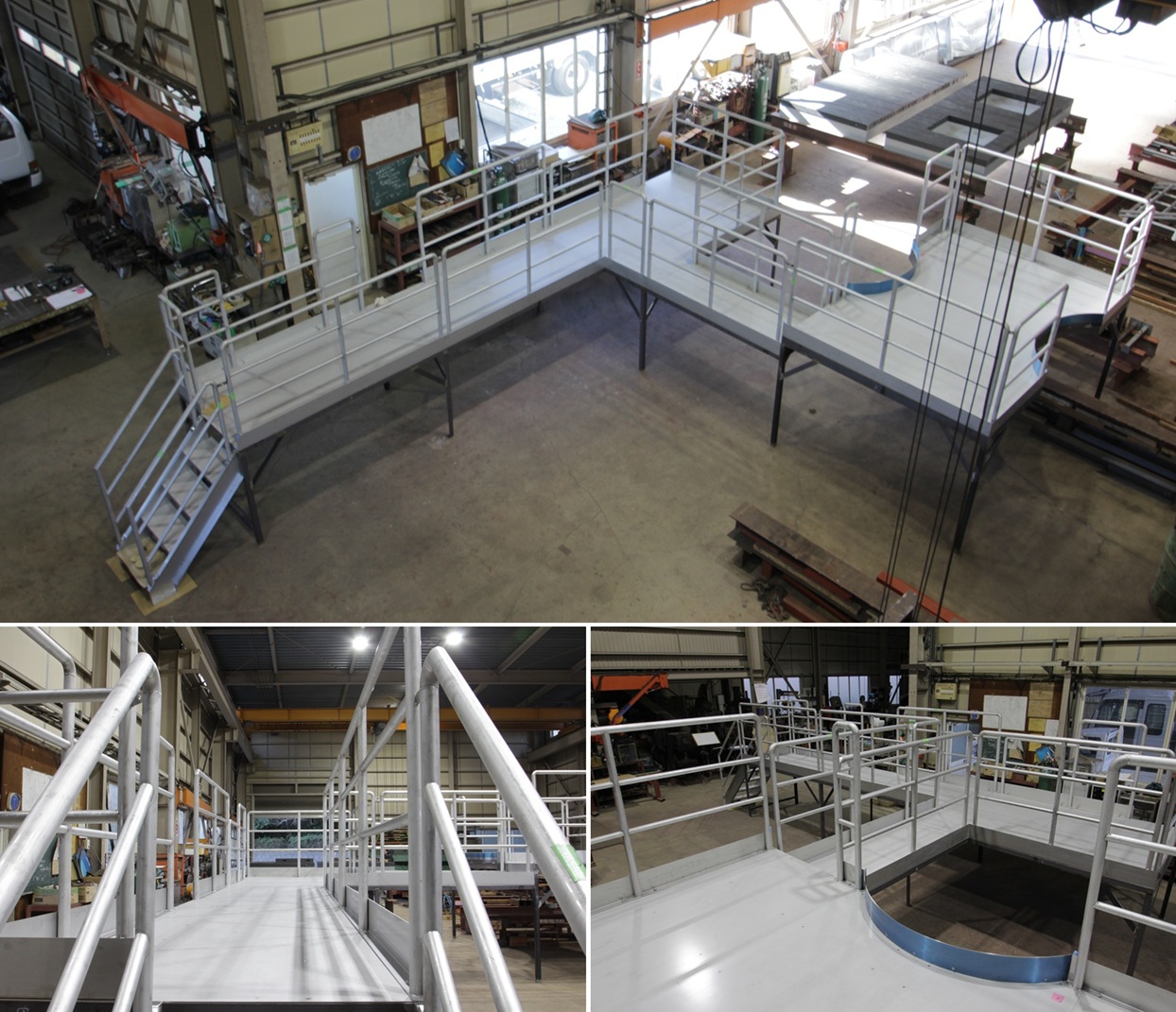

M様 オールステンレス製機械架台：工場内仮組立て
用途：製造用設備積載（プラントラインにて使用）
□-150×150×5、□-75×75×5、[-100×100×5、縞鋼板3.5mm
ステンレスパイプφ25A,20A、プレート6mm,4mm,3mm、他
|
 |
M様向け ステンレス作業台（5分割構造：点検デッキ） 広角歪み有
上写真：一列並べ状態、下写真：分割部分移動状態
SUS □-50×50×3、φ42.7mm、φ27.2mm、PL-4mm、FB-12×50、FB-9×50、他
ハンマーキャスター 320SA-UB100×20個、315UA-UB100×18個
全体組立て写真（溶接部焼取り・自在キャスター取付け）
|
 |
A様 304ステンレス製 有機物洗浄槽
全体写真（溶接部焼取り・蝶番等各種取付け状態）
|
 |
Y様 ステンレス流し台（ノンスリップ構造）：詳細は次写真下に記述
用途：製造設備（プラント）用流し台
上写真：出荷前写真、下写真：取付け後及び施工時写真
|
|
Y様 ステンレス流し台（ノンスリップ構造）、総面積210平米強
グリップアンカーにてRC建屋床面に固定、連結部現場溶接
主要部材：（床材：SUSポルカプレート t=4mm,コーナー材SUS-2B材：t=4mm）
4個所設置、各所分割製作（現場にてジョイント溶接施工）
排水孔及び排水用配管を現場溶接、溶接部焼け取り仕上げ
|
 |
A様 ステンレス製タンク点検作業台(受入れ検査時)
部材：SUS 溝-5×80×40（HOT）、ポルカプレート t=3.0mm、他
手摺り材：25A（HOT,t=2.0mm）、コーナー部ロングエルボ
溶接部焼取り前、アジャスターボルト未取付け
|
 |
M様向け オールステンレス製作業台(溶接焼け取り前)
部材：SUS L-6×50×50（HOT）、SUS縞鋼板 t=3.5mm
手摺り材：25A,20A（HOT,t=2.0mm）、コーナー部ロングエルボ
手摺り振止め金具：FB（HOT材,t=4.0mm）、他
ベース材：SUS板 t=9mm、アジャスターボルト取付け（M12）
落下防止チェーン取付け、各パーツ独立・現場組立て
|
 |
A様 既存階段取付け用 ステンレス製波形手摺り（溶接：TIG）
手摺り材：SUS25Aパイプ（#400,t=2.0mm）、波状（波形）曲げ加工
手摺り下材：150×50×3.0mm(未研磨材)
溶接部焼取り済み、表面処理：パイプ部#400研磨
既存階段との接合：SUS-M12六角ボルト（ナット締め）
|
 |
S様 オールステンレス製燻製器(温燻＋冷燻用)完成写真
上写真：前景、下左写真：ドア開閉、下右写真：蝶番部
H=1200,W=1000,D=700,t=3.0、仕上げ：艶無し磨きなし
|
 |
A様 ステンレス製 パレット積載用デッキ(受入れ検査時)
部材：SUS L-6×65×65（HOT）、NASポルカプレート t=3.0mm、他
手摺り材：SUSパイプ（φ34.0mm,φ27.2mm t=2.0mm）
溶接部焼取り前、SUSアジャスターボルトM16取付け前
|
 |
N様 ステンレス製 ケーブルラック工事
電線・通信ケーブル地中化に伴う配線（隠し）用ラック
配線用窓：2箇所、SUS新聞受け：1個付設
ラック材：SUS 2B材 t=3.0mm曲げ加工、t=2.0mm、L-6×75×75
焼付け塗装仕上げ、モルタル流し込み＋タイル敷込み前
|
|
M様 ステンレス製バンパーポスト（6本：3組分）
部材：SUS-径114.3mm、上部：半球溶接、BPL-12mm
グリップアンカーにて固定（1本につき4箇所打込み）
|
 |
M様 ステンレス製作業台 工場内仕上げ組立て
RC梁及び天井吊り下げ方式、吊り下地H形鋼付属
吊下げ材：SUS [-100×5、SUS 垂直ブレースM12未取付け
主要材料：SUS L-6×75、SUS PL-3mm
手摺り材：25A,20A（HOT,t=2.0mm）、コーナー部ロングエルボ
手摺り振止め金具：FB（HOT材,t=4.0mm）
作業台との接合：SUS-M12六角ボルト（M12タップ施工）
|
 |
Y様 オールステンレス製作業台(仮組み時)
部材：SUS L-6×65×65（HOT）、SUS縞鋼板 t=4.0mm
手摺り材：25A,20A（HOT,t=2.0mm）、コーナー部ロングエルボ
手摺り振止め金具：FB（HOT材,t=4.0mm）、他
ベース材：SUS板 t=9mm、アジャスターボルト取付け（M12）
|
 |
A様 ステンレス製穀物用タンク（出荷積込み時）
|
 |
A様 ステンレス製点検作業通路(仮組立て)
RC梁からの吊下げアングル・金物＋階段部未取付け
部材：SUS L-6×50×50（HOT）、ナス ポルカプレート t=3.0mm
手摺り材：32A,25A（HOT,t=2.0mm）、コーナー部ロングエルボ
手摺り振止め金具：FB（HOT材,t=4.0mm）、他
|
