　簡易なモーターをつくろう　　　　　　　　　　　　　簡単なモーターのいろいろ

　簡単なモーターをつくり、モーターのしくみを調べよう。

１　工夫するところ

①

電池をつなぐ方法を工夫する。

②

コイルを支える方法の工夫が必要である。

③

エナメル線のコイルと整流子との接触部分の工夫が必要である。

２　主な材料

３　作り方

◆コイルを作る

①

乾電池に、エナメル線を１０回巻く。

②

はずしたとき、くずれないように、線の両端をあわせてよじってはずす。

③

はずしたら、くずれないように、線の一部をセロハンテープを巻き、上の図のように、線の両端をコイルに巻き付け、形を整える。

◆

乾電池がころがらないようにする。

④

乾電池の底になる側に、ゼムクリップをセロハンテープで固定する。（厚紙でもよい）

◆支えを作り、磁石をつける。

⑤

ゼムクリップを利用して、右の図のような支えをつくり
乾電池の両側に、セロハンテープで固定する。

⑥

磁石をセロハンテープで固定する。

◆エナメルの一部をはがす

⑦

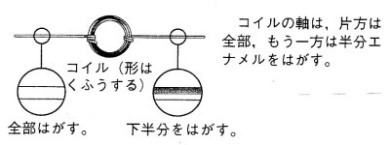

コイルの回転軸になる線の一部の、下の図のように、エナメルをはがす。

４　回し方

①

コイルを支えに差し込めば、回り出す。回らないときは、少し、コイスを手で回転させる。

②

それでも回らないときは、電気がうまく流れていないので、各接触部分を調べて直す。
