| ホバークラフト（モーター型） |
→戻る |
|
|
|

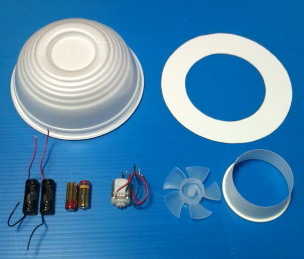

| １ 材料 |
|
| 模型用モーター RE-130 |
18g |
１個 |
| または RE-140 |
20g |
| 発泡容器（１５cmφ） |
4g |
1個 |
| 模型用プロペラ羽根 |
4g |
１個 |
| 紙コップ（筒状に切ったもの） |
2g |
１個 |
| 紙輪 |
2g |
１個 |
| 単４乾電池 （マンガン） |
計１８g |
２個 |
| 単４乾電池ボックス |
計６g |
２個 |
| 両面接着テープ、リード線 |
１g |
少し |
※単５ボックスは２個で４ｇ、
※単５乾電池（アルカリ）は２個で１８ｇ |
|
 |
|
| ２ 作り方 |
|
|
| ① |
全体を５０～６０ｇにする。 |
| ② |
写真のように、発泡容器の底の中心に穴をあけ、外側からモーターを両面接着テープでつける。 |
| ③ |
内側から羽根をモーターの軸に取り付ける。 |
| ④ |
紙コップを、口から３ｃｍぐらいのところで切り、円筒をつくり、羽根を囲むように、ボンドで発泡容器に接着する。 |
 |
| |
|
 |
 |
| |
※この紙コップの円筒を貼るのが最大のポイント |
| ⑤ |
発泡容器のへりに、巾２ｃｍぐらいの紙のリングを、ボンドで貼り付ける。 |
 |
| ⑥ |
モーターの周囲に、くぎなどを使って穴をあける。 |
| ⑦ |
モーターの両脇に、電池ボックスをはり、電池を入れ、配線する。 |
|
※スイッチは、リード線を直接つないだり切り離したりで行う。 |
|
※送風状態からモーターの回転方向を確かめておく。 |
|
|
| ◆羽根の自作 |
| 市販の模型用プロペラ羽根は、性能がよいが、入手と、高価なので、牛乳パックを利用してつくって使用してみた。結果は良好であるので紹介しておく。 |
|
△ |
紙コップを利用したロータリー羽根もあるが、羽根と発泡容器との間隔の調整や、、折り曲げる羽根の接着がむずかしいので、自作には適当でない。 |
 |
| |
① |
牛乳パックから、６０mmφの円板を切り抜く。 |
| |
② |
１２分割の線を引く。 |
| |
③ |
図の赤線の部分を切る。 |
| |
④ |
図の黒線の所を谷折りする。 |
