導線（電流）のまわりの磁界の観察（鉄粉）
１　目的
　　導線に電流を流し、そのまわりにできる磁界を鉄粉の模様で観察する。
２　準備
　導線（直線状、円形状、コイル状） 各１
　電源装置　または　バッテリー １
　鉄粉 少々
　 　
３　実験１（直線状の導線のまわりの磁界）

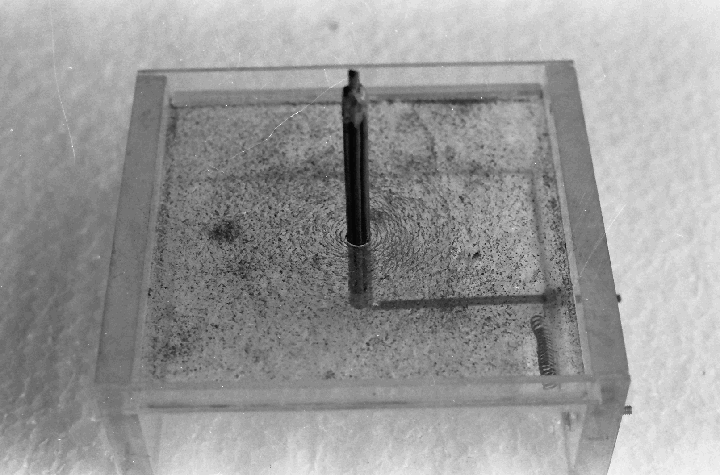

① 立てた導線のまわりに鉄粉をまき、導線に大きな電流を瞬間的に流す。

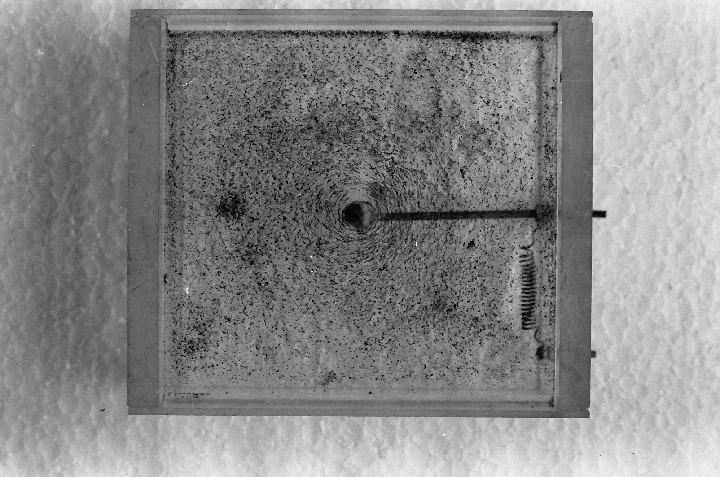

② そのときできる鉄粉の変化（模様）から磁界のようすを観察する。

４　実験２（円形状の導線のまわりの磁界）

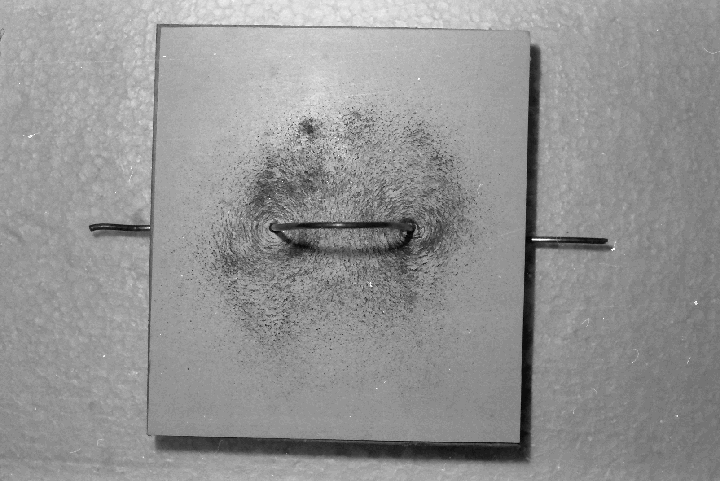

  ① 右のような円形状の導線に、実験１と同じように電流を瞬間的に流し、鉄粉の変化（模様）を観察する。





５　実験３（コイル状の導線のまわりの磁界）

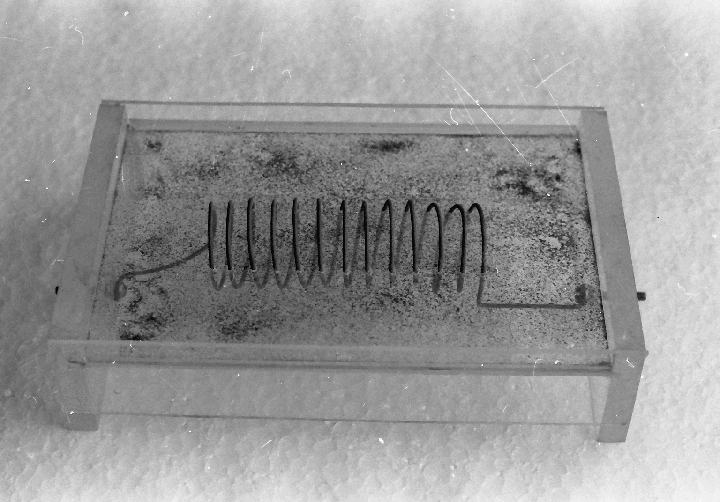

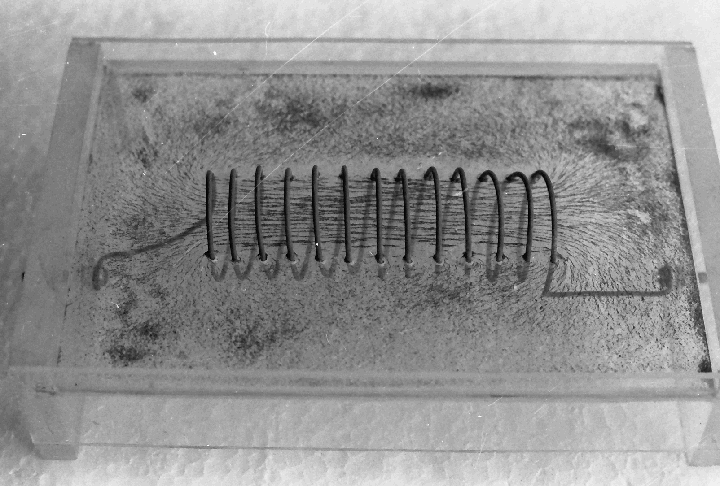

  ① 右のようなコイル状の導線に、実験１と同じように電流を瞬間的に流し、鉄粉の変化（模様）を観察する。
